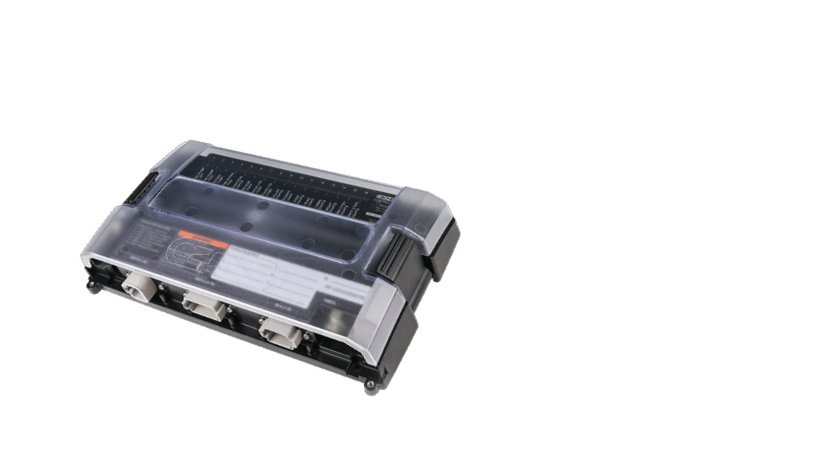

CZone Control 1 modul digitalnog sklapanja, 24 kanala
CZone

CZone Control 1 modul digitalnog sklapanja, 24 kanala

Šifra 80-911-0122-00 · EAN 870216048901

1.849,50 €Cijena na 10.9.2026.: 2.055,00 €

1.849,50 € s PDV-om · 1.479,60 € bez PDV-a (25%)
72 na zalihi · Betina
Narudžbe primljene do 11:00 šalju se isti dan, osim baterija koje se otpremaju sljedeći radni dan.

Modul digitalnog sklapanja s 24 kanala. Konektori nisu uključeni u isporuku.

Digitalni elementi proizvoda

Digitalni elementi: uređaj je dio sustava digitalnog sklapanja CZone i sadrži ugrađenu programsku opremu (firmware) proizvođača.

Funkcionalnost: preko mreže razmjenjuje naredbe, stanja i izmjerene vrijednosti s ostalim CZone uređajima; ponašanje pojedinog kanala, tipke ili prikaza određuje konfiguracijska datoteka učitana u sustav.

Kompatibilnost: CZone mreža temelji se na standardu NMEA 2000. Uređaj se spaja na zaključenu okosnicu s vlastitim napajanjem i radi s ostalim CZone uređajima te s NMEA 2000 uređajima koji podržavaju odgovarajuće poruke (PGN).

Interoperabilnost: sustav se konfigurira programom CZone Configuration Tool na računalu; konfiguracijska datoteka učitava se u uređaje. Stanja se prikazuju na CZone zaslonima i na kompatibilnim višenamjenskim zaslonima (MFD). Ažuriranja programske opreme objavljuje proizvođač i isporučuju se istim putem.

Jarušica d.o.o. ne razvija niti mijenja programsku opremu uređaja.

Trebate pomoć pri odabiru? Pitajte servisera →
  • Ugradnja na upit — vlastiti servisni tim.
  • Jamstvo se rješava u servisu u Betini.
  • Ugradnja s CRS dokumentacijom dostupna za profesionalna plovila.
Šifra: 80-911-0122-00 Kategorija:
  • Napon9–32V (with power available LED)
  • Maksimalna trajna struja150A @ 104°F (40°C) - derating above 104°F (40°C)
  • Izlazni kanali - visoka strana4 x 25A
  • Zaštita strujnog krugaMechanical ATC fuse override with alarm
  • Težina4.2lb / 1.9kg
Težina proizvoda4.2lb / 1.9kg
Težina (dostava)2,100 kg
Dimenzije proizvoda (mm)13.3" x 9.3" x 2.4" / 338 x 235 x 62mm
Dimenzije pakiranja8,30 × 14,00 × 5,10 cm
Zemlja podrijetlaMeksiko
MarkaCZone

Tehničke specifikacije

Težina pakiranja2.1 kg
Visina pakiranja132
Širina pakiranja210
Kataloški broj80-911-0122-00
Kanali24
Izlazni kanali - visoka strana4 x 25A
Izlazni kanali - niska strana12 x 10A dimmable
Analogni ulazi8 x analog inputs: positive or negative switching, 0–32 volt, 0–1000 ohm resistance & 4–20mA current
Dodatni nadzorVolt sense on main positive stud
Mjerenje strujeNot available
Zaštita strujnog krugaMechanical ATC fuse override with alarm
Razdjelnik digitalnih prekidačaNot available
Maksimalna trajna struja150A @ 104°F (40°C) - derating above 104°F (40°C)
NapajanjeM8 (5/16") stud positive, M6 (1/4") negative
Napon9–32V (with power available LED)
Potrošnja energijeOperating (all channels on) = 100mA @ 13.2V; Operating (all channels off) = 75mA @ 13.2V
Premošćenje strujnog krugaMechanical protection/bypass all output channels
Strujni krugovi kaljužne pumpe4 x channels high: integrated manual control & pump running detection
Stupanj zaštite (IP)IPX5 (mounted at 0°, +/-90°)
KomunikacijaNMEA 2000
CertifikatCE, ABYC, NMEA 2000, ISO8846/SAEJ1171 ignition protected
Težina4.2lb / 1.9kg
NMEA 2000 PGN izlazFluid level, pressure, temperature, battery volts
KonektoriDeutsch DTP and DT
Dimenzije (uklj. poklopac)13.3" x 9.3" x 2.4" / 338 x 235 x 62mm
Izlazni napon12/24V
Dodatna oprema80-911-0131-00 Deutsch connector kit (includes all necessary Deutsch plugs, contacts, wafers & seals)

CZone Control 1 izlazno sučelje, 24 kanala. Control 1 objedinjuje više ulaznih i izlaznih uređaja u jednom modulu i time skraćuje vrijeme ugradnje te smanjuje broj međuveza i potreban prostor.

Preuzima većinu osnovnih funkcija i prednosti potpuno opremljenog sučelja Combination Output Interface (COI), ali je konstrukcijski prilagođen tako da nudi povoljniji odnos cijene po kanalu. Zadržava istu robusnu izvedbu kao puni COI: zaštitu od prodora vode IPX5 te potpunu mehaničku zaštitu osiguračem i premoštenje na svim strujnim krugovima, kako zahtijevaju ABYC/CE. Industrijski standardni Deutsch konektori omogućuju ugradnju po načelu „spoji i radi".

Kanali: 4 izlaza velike struje po 25 A i 12 izlaza male struje po 10 A s mogućnošću prigušivanja. Osam analognih ulaza prihvaća pozitivno ili negativno sklapanje, 0–32 V, otpor 0–1000 oma i struju 4–20 mA. Četiri kanala velike struje imaju ugrađeno ručno upravljanje kaljužnom pumpom i prepoznavanje rada pumpe.

Zaštita i nadzor: mehaničko premoštenje ATC osigurača s alarmom, mehanička zaštita i premoštenje na svakom izlaznom kanalu te mjerenje napona na glavnom pozitivnom vijku. Mjerenje struje i digitalni razvod sklopki nisu dostupni na ovom modelu.

Karakteristike: najveća trajna struja 150 A pri 40 °C, uz smanjenje iznad 40 °C. Napajanje 9–32 V s LED pokazivačem prisutnosti napona; priključni vijci napajanja M8 (5/16") pozitivni i M6 (1/4") negativni. Potrošnja 100 mA pri 13,2 V sa svim uključenim kanalima, 75 mA sa svim isključenima. Izlazni napon 12/24 V.

Komunikacija je NMEA 2000; modul objavljuje razinu tekućine, tlak, temperaturu i napon baterije kao NMEA 2000 PGN poruke. Certificiran prema CE, ABYC, NMEA 2000 i ISO 8846 / SAE J1171 (zaštita od iskrenja). Zaštita od prodora IPX5, pri ugradnji pod 0° ili ±90°. Konektori Deutsch DTP i DT. Dimenzije s poklopcem 338 × 235 × 62 mm (13,3" × 9,3" × 2,4"), masa 1,9 kg.

Konektori nisu uključeni u isporuku. Pripadajući komplet Deutsch konektora je 80-911-0131-00 i sadrži sve potrebne Deutsch utikače, kontakte, umetke i brtve.

Isporuka sa skladišta u Betini uz stručnu podršku i mogućnost ugradnje u vlastitom servisu.
